YG3F-203SN插入式无触点中间继电器
| 产品特点 | YANGJI牌无触点中间继电器产品外形，安装尺寸与欧姆龙MY继电器相同，具有常闭和常开触点，通断没有可接触部件。 功能有： S：一组交流输出常开触点 H：二组交流输出常开触点 Z：二组交流常开常闭触点 D：一组直流输出常开触点 具有结构强度高、防尘、体积小、无火花、防爆、寿命长、速度快、抗震动耐冲击等优点。 广泛应用于陶瓷、机械、包装、加热、水泥、煤矿、医疗、化工等自动化控制场合。可控制小型电动机、白炽灯、指示灯、小功率电源智能仪器仪表和电磁阀等，也可作为大功率电磁接触器的推动极。特别适用于腐蚀、潮湿、防尘，要求防爆等恶劣环境，及频繁开关的场合。 | ||||||
| 规格分类 | YG3F-203SNC (一常开) | YG3F-203SNL (一常开) | YG3F-203HNC (二常开) | YG3F-203HNL (二常开) | YG3F-203ZNC (二常开 二常闭) | YG3F-203ZNL 切换型 (二常开 二常闭) | YG3F-203DNC (一常开) |
| 负载电流 | 2A/3A | ||||||
| 负载电压 | 250VAC | 60VDC 110VDC 220VDC | |||||
| 控制信号 | 12-24VDC | 80-250VAC | 12-24VDC | 80-250VAC | 12-24VDC | 80-250VAC | 12-24VDC |
| 控制电流 | 12mA | 6-35mA需限流 | |||||
| 介质耐压 | 输入-输出，输入、输出-外壳：≥2000V | 输入-输出，输入、输出-外壳：≥1500V | |||||
| 通态降压 | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.1VAC | ≤1.3VAC |
| 断态漏电流 | ≤1mA | ≤1mA | ≤1mA | ≤1mA | ≤1mA | ≤1mA | ≤0.05mA |
| 电压上升率 | 300v/us | / | |||||
| 通断时间 | 10ms | 关断时间：≤0.1ms | |||||
| 频率范围 | 47/63Hz | / | |||||
| 动作指示 | LED | ||||||
| 工作环境温度 | -40℃--80℃ | ||||||
| 重量 | 45g | ||||||

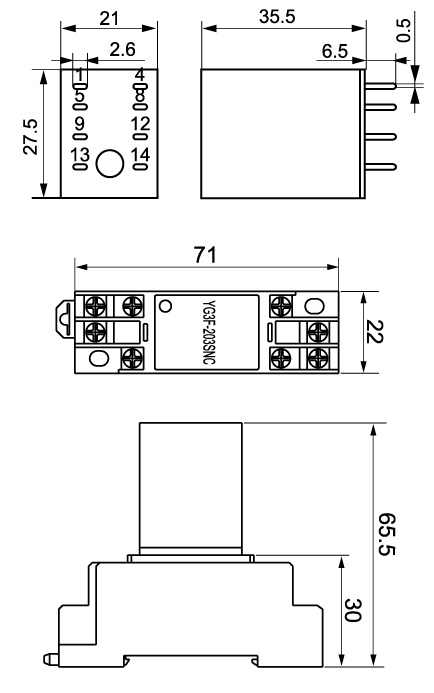

| 外形尺寸(mm) |  27.5×21×35.5mm | ||||||

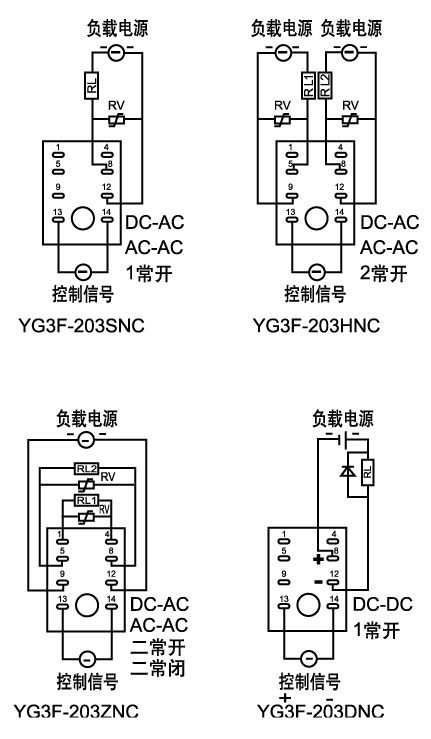

| 接线图 |  | ||||||
| 代号 | P1 | ||||||
