YG3F插入式无触点中间继电器

您的位置首页 > 产品中心 > 卡规式无触点接触器(1P)

产品特点    YANGJI牌无触点中间继电器产品外形,安装尺寸与欧姆龙MY继电器相同,具有常闭和常开触点,通断没有可接触部件。
功能有:
S:一组交流输出常开触点
H:二组交流输出常开触点
Z:二组交流常开常闭触点
D:一组直流输出常开触点
    具有结构强度高、防尘、体积小、无火花、防爆、寿命长、速度快、抗震动耐冲击等优点。
    广泛应用于陶瓷、机械、包装、加热、水泥、煤矿、医疗、化工等自动化控制场合。可控制小型电动机、白炽灯、指示灯、小功率电源智能仪器仪表和电磁阀等,也可作为大功率电磁接触器的推动极。特别适用于腐蚀、潮湿、防尘,要求防爆等恶劣环境,及频繁开关的场合。
规格分类YG3F-203SNC
(一常开)
YG3F-203SNL
(一常开)
YG3F-203HNC
(二常开)
YG3F-203HNL
(二常开)
YG3F-203ZNC
(二常开
二常闭)
YG3F-203ZNL
切换型
(二常开
二常闭)
YG3F-203DNC
(一常开)
负载电流2A/3A
负载电压250VAC60VDC
110VDC
220VDC
控制信号12-24VDC80-250VAC12-24VDC80-250VAC12-24VDC80-250VAC12-24VDC
控制电流12mA6-35mA需限流
介质耐压输入-输出,输入、输出-外壳:≥2000V输入-输出,输入、输出-外壳:≥1500V
通态降压≤1.1VAC≤1.1VAC≤1.1VAC≤1.1VAC≤1.1VAC≤1.1VAC≤1.3VAC
断态漏电流≤1mA≤1mA≤1mA≤1mA≤1mA≤1mA≤0.05mA
电压上升率300v/us/
通断时间10ms关断时间:≤0.1ms
频率范围47/63Hz/
动作指示LED
工作环境温度-40℃--80℃
重量45g

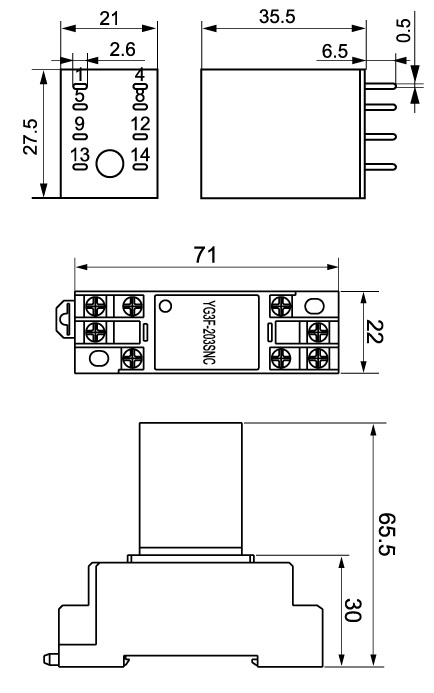

外形尺寸(mm)
27.5×21×35.5mm

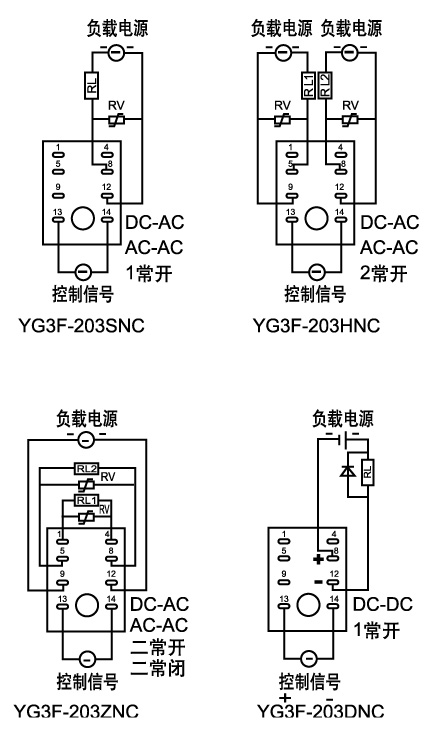

接线图
代号P1
